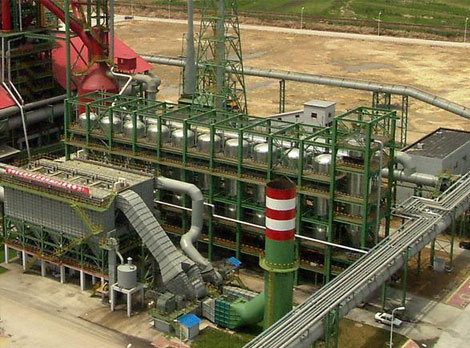

高爐煤氣干法脈沖袋式除塵器

　　本產品為新型跨世紀的高爐煤氣干法除塵設備，與傳統使用的煤氣加壓反吹袋式除塵器相比，具有投資省、占地少、能耗低、凈化效率高、操作簡便、運行可靠等諸多優點。適用于從380～5000m3高爐及更大容量高爐的煤氣凈化。

　　高爐煤氣干法脈沖布袋除塵器充分顯示出自身特有的濾速高、清灰效果好、操作方便、維護簡單、設備運行可靠等優點，適用于大容積高爐煤氣。

　　高爐煤氣干法脈沖布袋除塵器設計是以離線低脈沖噴吹清灰技術為基礎，干法凈化高爐煤氣。在控制技術上，選用PLC機手動和自動對整個系統的控制，同時考慮到系統流量粉塵濃度的檢測和保證安全生產等措施，使該高爐煤氣的干法凈化技術提高到更高爐煤氣干法脈沖袋式除塵器中噴吹系統各部件都具有優良的空氣動力特性，脈沖閥阻力低啟動快、清灰能力強、且有接利用袋口起作用，省去了傳統的引射器，因此清灰力只需0.15-0.3mpa,濾袋長度可達6米，突破了脈沖袋式除塵器的袋長極限，占地面積小，濾袋以縫在袋口的彈性漲圈嵌在花板上，拆裝濾袋極為方便，減少了人與粉塵的接觸。

　　工作原理：

　　由荒煤氣主管來的荒煤氣(260℃)經支管進入袋式除塵器的下部箱體，進行機械分離之后，煤氣向上經布袋過濾，微細粉塵附著在濾袋外表面，凈煤氣通過濾袋匯集到上箱體，經凈煤氣支管，主管時接入熱風爐等使用。當過濾到一定時間后，隨著濾袋表面的粉塵增加，除塵器阻力上升，當阻力上升到一定數值時，電氣控制系統發出清灰信號，出口支管氣動蝶閥和上球閥自動關閉，脈沖閥開啟，分氣缸氮?dú)饨?jīng)噴吹管從袋口噴入，濾袋急速擴張，濾袋外表面的粉塵被抖落下來，落入下部錐形灰斗， 一個脈沖閥噴吹結束，除塵器繼續保持靜止?fàn)顟B(tài)，使筒體內較細的粉塵有一個靜止沉降的過程，此過程結束，出口支管氣動蝶閥和上球閥開啟，除塵器進入正常過濾狀態，同時下部球閥開啟經葉輪給料機，完成了一個箱體的清灰過程，上述過程中各個閥門的開啟與關閉，單箱體對粉塵濃度的測試，都由PLC系統控制，這樣周而復始的工作，荒煤氣得到凈化。

　　技術特點：

　　1、圓筒型耐壓箱體膜片式泄爆閥，保證安全生產。

　　2、關鍵性部件全部引進，大大提高了整機運行的可靠性。

　　3、脈沖閥使用次數大于100萬次?；叶妨衔粶y定準確。箱體檢漏報警儀反應迅速可靠，測定準確。

　　4、濾袋材質可長期在260℃的工況下工作，短期可至280℃，對于200℃左右的高爐煤氣，使用壽命可達24個月。

　　5、除塵器清灰系統采用長袋脈沖，低壓氮?dú)饷}沖噴吹系統，具有廣泛的優點。

　　6、氮?dú)馐亲罾硐氲那寤医橘|(zhì)，無灰塵無水份，且用量極少，和配套的該系統取消了傳統的加壓反吹風機和配套的大量閥門、管道，不僅節省設備投資，而且能耗降低，操作安全，自動化程度高。

　　7、長袋低壓脈沖清灰技術的使用提高了凈化除塵效率，凈化后的煤氣含塵量保證小于10mg/m3(一般在5mg/m3)，解決了加壓反吹清灰時煤氣需放散的缺點，對大氣無污染。

　　8、控制系統采用PLC自動控制，基本實現了無人操作，運行可靠，維護工作量降至 限度。

　　高爐煤氣凈化系統：

　　1、工藝流程：

　　高爐煤氣——慣性除塵器——換熱器——TRGM高爐煤氣干法凈化袋式除塵器——壓力調節閥——煤氣柜——用戶管網

　　2、高爐煤氣干法凈化袋式除塵器系統各部分特點：

　　(1)、煤氣管道：考慮溫度變化，管道均配置波紋管補償器，以抵消膨脹而產生的變形。

　　(2)、慣性除塵：一是去除大顆粒粉塵，降低含塵濃度，保護濾袋;二是降低煤氣溫度。

　　(3)、熱交換器：采用間接加熱，當溫度小于100℃，啟動加熱系統，防止煤氣結露。

　　(4)、袋除塵器：采用圓筒長袋低壓脈沖除塵器，其清灰氣源為氮?dú)?，圓筒有利于耐壓和密封。

　　(5)、電氣控制：控制系統以PLC為核心，含檢測儀表和中央控制兩部分。檢測儀表主要檢測溫度、流量、壓力、CO含量等參數，并將信號送至計算機處理。

　　(6)、配套閥門：閥門有特殊的耐溫耐壓要求。

　　(7)、輸灰系統：有刮板輸送機和粉塵加濕機組成，將除塵器收集的粉塵輸送到運輸車內。
